首先说说无负压供水设备的起源，无负压供水设备技术是20世纪90年代中期在国内继水箱、气压给水设备、变频调速给水设备之后发展起来的一种直接串联到市政给水管网的引入管或有压管道上加压的新型给水设备，具有全封闭、无污染、无负压、节能、占地少、安装快捷、运行可靠、维护方便等优点，已被广泛应用于新建、扩建或改建的居住区、民用建筑、公共建筑、工矿企业、城镇区域的二次加压给水系统。

无负压供水设备的组成及工作原理

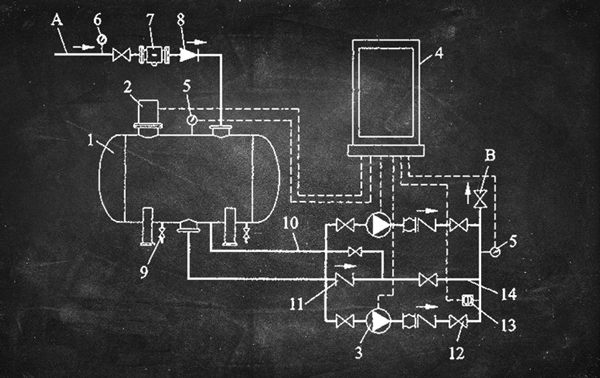

无负压给水设备主要由稳流补偿器、真空抑制器、水泵、变频控制柜、控制仪表、管道配件等组成，并可根据需要预留加氯机或臭氧发生器接口，小黑板看起来：

1-稳流补偿器；2-真空抑制器；3-水泵；4-控制柜；5-压力传感器；6-负压表；

7-过滤器；8-倒流防止器；9-清洗排污阀；10-小流量保压管；

11-止回阀；12-阀门；13-超压保护装置；14-旁通管；

A-接市政给水管网或有压管网；B-接用户管网

无负压给水设备是利用变频调速给水技术、真空抑制与稳流补偿技术和全密闭自平衡结构设计，实现与市政供水管道直接串联加压而不产生负压，不影响其他用户用水的给水装置。设备运行时对串联处的进水压力与出水设定压力的差额进行补压，当进水压力大于等于出水设定压力时，设备自动停机，水流通过旁通管路由市政供水管道直接供水。在用水高峰期，当市政给水管网的供水管供水量瞬间小于用水量时，稳流补偿器、中控抑制器及其控制系统联合作用，稳流补偿器中的贮备水及时补充道用户中，同时抑制负压形成，且在系统运行的全过程中不与外界空气连通，全密闭运行。

稳流补偿器是链接咋市政给水管网的供水管与水泵进水口的特制密闭装置，不与外界空气连通，可配合真空抑制器实现无负压、全封闭和稳流调节作用，稳流补偿器内的调节水量在进水量瞬间小于出水量时能及时补充给用户。真空抑制器则是根据稳流补偿器内的水量、水压等实现稳流补偿器内的压力平衡，使之不产生负压。
